AFB、FB型不銹鋼耐腐蝕離心泵結構說明與安裝結構圖

時間：2012-10-25 來源：揚子江泵業瀏覽數：893

AFB、FB型不銹鋼耐腐蝕離心泵（簡稱：AFB、FB耐腐蝕泵），是單級單吸懸臂式不銹鋼耐腐蝕離心泵，吸取90年代各類泵的特點，采用先進水力模型，新穎結構與高強度組合式雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。該泵過流部位零件根據輸送介質不同，全部選用各種耐腐耐磨合金鋼材料制造，泵的進口壓力一般不大于0.2MPa，必要時可達到0.35～0.4MPa，介質溫度-20°C～+130°C，懸臂式不銹鋼耐腐蝕離心泵廣泛應用于石油、化工、冶金、合成纖維、醫藥、食品等工業部門。

型號意義

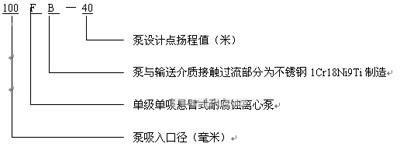

AFB、FB耐腐蝕泵型號意義

結構說明與安裝結構圖

泵的旋轉方向：自吸入口向電機端看為順時針方向旋轉。泵與電機是通過彈性聯軸器安裝在同一個底座上。泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。

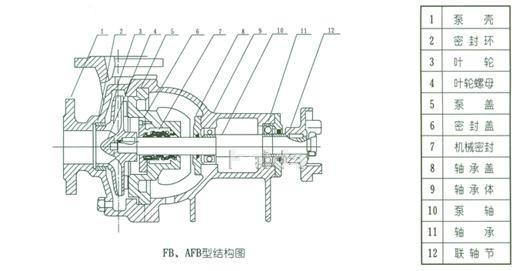

AFB、FB耐腐蝕泵的結構說明與安裝結構圖

性能參數表

型號	流量Q		揚程H （m）	轉速n （r/min）	效率η （%）	軸功率（KW）	配用功率 (KW)	汽蝕余量 (m)
型號	（m3/h）	（L/S）	揚程H （m）	轉速n （r/min）	效率η （%）	軸功率（KW）	配用功率 (KW)	汽蝕余量 (m)
25FB-16	3.6	1	16	2900	33	0.48	1.1	4.0
25FB-16A	3.27	0.91	12.5	2900	34	0.34	0.75	4.0
25FB-25	3.6	1	25	2900	30	0.82	1.5	4.0
25FB-25A	3.27	0.91	20	2900	31	0.57	1.1	4.0
25FB-40	3.6	1	40	2900	23	1.71	3	4.0
25FB-40A	3.27	0.91	33.5	2900	24	1.21	2.2	4.0
40FB-16	7.2	2	16	2900	22	0.71	1.5	4.0
40FB-16A	6.55	1.82	12	2900	46.7	0.5	1.1	4.0
40FB-20	7.2	2	20	2900	42	0.93	1.5	4.0
40FB-25	7.2	2	25	2900	39	1.26	2.2	4.0
40FB-25A	6.55	1.82	20.5	2900	40	0.94	1.5	4.0
40FB-40	7.2	2	40	2900	32	2.45	3	4.0
40FB-40A	6.55	1.82	32	2900	33.5	1.73	2.2	4.0
40FB-63	7.2	2	63	2900	27	5.42	7.5	4.0
40FB-63A	6.72	1.87	56	2900	29	3.75	5.5	4.0
50FB-16	14.4	4	16	2900	56	1.09	2.2	3.5
50FB-16A	13.1	3.64	12	2900	57	0.81	1.5	3.5
50FB-25	14.4	4	25	2900	52	1.83	4	3.5
50FB-25A	13.1	3.64	20	2900	51.5	1.42	3	3.5

續表

型號	流量Q		揚程H （m）	轉速n （r/min）	效率η （%）	軸功率（KW）	配用功率 (KW)	汽蝕余量 (m)
型號	（m3/h）	（L/S）	揚程H （m）	轉速n （r/min）	效率η （%）	軸功率（KW）	配用功率 (KW)	汽蝕余量 (m)
50FB-40	14.4	4	40	2900	46	3.32	5.5	3.5
50FB-40A	13.1	3.64	32.5	2900	45	2.62	5.5	3.5
50FB-63	14.4	4	63	2900	39	6.16	11	3.5
50FB-63A	13.1	3.64	54.5	2900	38	5.24	7.5	3.5
65FB-25	28.8	8	25	2900	62	3.16	5.5	3.5
65FB-65A	26.2	7.28	20	2900	62	2.36	4	3.5
65FB-30	28.8	8	30	2900	60.5	3.89	7.5	3.5
65FB-30A	26.2	7.28	25	2900	61	2.79	5.5	3.5
65FB-40	28.8	8	40	2900	57.5	5.46	11.5	3.5
65FB-40A	26.2	7.28	32	2900	58	4	7.5	3.5
65FB-64	28.8	8	64	2900	52.5	9.57	15	3.5
65FB-64A	26.2	7.28	55	2900	51.5	7.82	7.5	3.5
80FB-15	54.4	15	15	2900	69	3.2	5.5	3.0
80FB-15A	49.1	13.65	11.5	2900	69	2.62	4	3.0
80FB-24	54.4	15	24	2900	68	5.19	7.5	3.0
80FB-24A	49.1	13.65	19	2900	68	3.94	7.5	3.0
80FB-38	54.4	15	38	? 2900	66.5	8.41	15	3.0
80FB-38A	49.1	13.65	30.5	2900	66.5	6.34	11	3.0
80FB-60	54.4	15	60	2900	62.8	14.06	22	3.0
80FB-60A	49.1	13.65	52	2900	62.5	11.56	18.5	3.0
100FB-23	100.8	28	23	2900	73	8.65	15	3.0
100FB-23A	91.8	25.5	17.5	2900	73	6.51	11	3.0
100FB-37	100.8	28	37	2900	73	13.9	22	3.0
100FB-37A	91.8	25.5	29	2900	70.5	11	18.5	3.0
100FB-57	100.8	28	57	2900	70.5	22.2	37	3.0
100FB-57A	91.8	26.2	52	2900	70.5	18.77	37	3.0
150FB-22	190.8	53	22	2900	77	14.86	22	2.5
150FB-22A	173.5	48.2	17.5	2900	78	10.6	18.5	2.5
150FB-35	190.8	53	35	2900	76	23.94	37	2.5
150FB-35A	173.5	48.2	28	2900	76	17.42	30	2.5
150FB-56	190.8	53	56	2900	76	38.3	55	2.5
150FB-56A	173.5	48.2	50	2900	76	32.1	37	2.5
