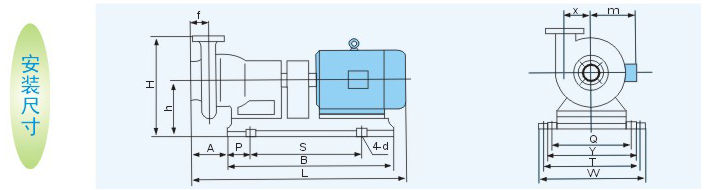

FSB型氟塑料化工泵安裝尺寸圖

時間：2012-8-21 來源：揚子江泵業瀏覽數：885

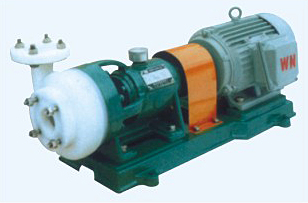

FSB型氟塑料化工泵

概述：
　　 FSB 系列氟塑料化工泵泵體、葉輪、泵蓋采用金屬嵌件外包氟塑料壓制成型。軸封采用先進的外裝式波紋管機械密封，方便可調，本產品結構緊湊，性能穩定可靠。廣泛用于制酸制堿、汽車酸洗、噴漆工藝、廢水處理、電鍍、農藥、有色金屬冶煉中的電解液輸送、離子膜項目的氯水輸送行業。
　　適用溫度：-20℃～100℃

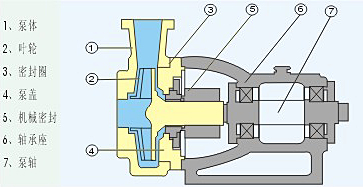

結構示意圖

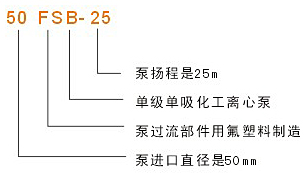

型號意義

泵的型號與性能參數

型號	流量(m3/h	揚程(m)	口徑(mm)		功率(kw)		轉速(r/min)	汽蝕余量(m)	效率(%)
型號	流量(m3/h	揚程(m)	進口	出口	軸功率	電機功率	轉速(r/min)	汽蝕余量(m)	效率(%)
25FSB-10	1.5	10	25	20	0.9	1.5	2900	3	25
25FSB-18	3.6	18	25	20	1.1	2.2	2900	3	27
40FSB-15	5	15	40	32	1.1	3	2900	3	40
40FSB-30	10	30	40	32	1.2	3	2900	3	42
50FSB-25	12.5	25	50	32	1.9	3	2900	3.5	43
50FSB-30	12.5	30	50	32	1.9	3	2900	3.5	42
65FSB-32	25	32	65	50	4.8	5.5	2900	3.5	45
80FSB-20	50	20	80	65	4.7	5.5	2900	3.5	45
80FSB-25	42	25	80	65	5.7	7.5	2900	3.5	50
80FSB-30	50	30	80	65	6.9	7.5	2900	4	59
80FSB-40	45	40	80	50	10.2	11	2900	4	48
80FSB-50	50	50	80	50	11.9	15	2900	4	57
80FSB-55	50	55	80	50	13.5	18.5	2900	4	50
100FSB-23	100	32	100	80	11.9	15	2900	3.5	68
