不銹鋼防爆保溫離心泵工作原理

時間：2014-9-18 來源：揚子江泵業瀏覽數：963

不銹鋼保溫離心泵、夾套泵的詳細信息

原理：離心泵
性能：防爆
泵軸位置：臥式
葉輪吸入方式：單吸式
葉輪數目：1
葉輪結構：閉式
適用范圍：化工、化纖
產品別名：離心保溫泵
流量：110（m3/h）
揚程：50（m）
材質：不銹鋼
驅動方式：電動

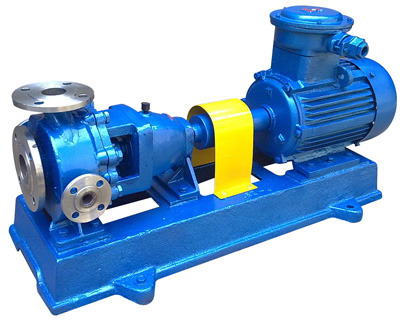

不銹鋼保溫離心泵、夾套泵
保溫泵工作原理
保溫泵用途
用于輸送硫磺、尿素、樹脂、洗滌劑、苯的衍生物等。
保溫泵適用范圍
適用于輸送無腐蝕性、不含固體顆粒、在常溫下易結晶的介質。尤其適用于高寒地區室外安裝和工藝過程中介質需要保溫的場合，介質溫度可達250℃。
保溫泵結構特點
該泵的泵體設有空心夾層，并設有進出口法蘭，可用于導熱油、蒸氣、熱水等媒體對輸送的液體和泵進行加熱保溫及冷卻。
本型泵的主要過流部位均設有空心夾層,并設有可供通蒸氣,熱/熱水,導熱油等對輸送液體和泵進行加熱,保溫等功能.
保溫泵過流部件材質主要是304或316。
泵軸端密封設計為兩種形式：(1)單端機械密封(2) )單端機械密封。

一、概述
日�；どa流程中經常會遇到一些容易固化的化工原料的輸送（常用的如“苯酚”），這些原料如果用普通的泵輸送很容易在泵中發生固化，從而引起泵的損壞，大大影響了生產進度。
我公司針對此種工況研發并生產出IHB型保溫離心泵，IHB型保溫離心泵是在IH系列離心泵的基礎上改進成型，外型尺寸均未改動。

二、用途
用于輸送低于某種溫度即會固化的化工介質、用于特定環境下必須保持介質溫度的工況下。

三、適用溫度
正常適用溫度為120度以內，耐高溫型保溫離心泵：使用溫度200度以下。

四、性能參數表：

規格型號	進口← mm	出口→ mm	流量 (m 3 /h)	揚程 (m)	配用電機型號及功率		葉輪直徑 mm
規格型號	進口← mm	出口→ mm	流量 (m 3 /h)	揚程 (m)	型號	功率(KW)	葉輪直徑 mm
IHB50-32-125	50	32	12.5	20	Y90L-2	2.2	125
IHB50-32-125	50	32	6.3	5	Y801-4	0.55	125
IHB50-32-160	50	32	12.5	32	Y100L-2	3	160
IHB50-32-160	50	32	6.3	8	Y801-4	0.55	160
IHB50-32-200	50	32	12.5	50	Y132S 1 -2	5.5	200
IHB50-32-200	50	32	6.3	12.5	Y802-4	0.75	200
IHB50-32-250	50	32	12.5	80	Y160M 1 -2	11	250
IHB50-32-250	50	32	6.3	20	Y90S-4	1.5	250
IHB65-50-125	65	50	25	20	Y100L-2	3	125
IHB65-50-125	65	50	12.5	5	Y901-4	0.55	160
IHB65-50-160	65	50	25	32	Y132S 1 -2	5.5	160
IHB65-50-160	65	50	12.5	8	Y802-4	0.75	200
IHB65-40-200	65	40	25	50	Y132S 2 -2	7.5	200
IHB65-40-200	64	40	12.5	12.5	Y90S-4	1.1	250
IHB65-40-250	64	40	25	80	Y160M 2 -2	15	250
IHB65-40-250	65	40	12.5	20	Y100L 1 -4	2.2	125
IHB80-65-125	80	65	50	20	Y132S 1 -2	5.5	125
IHB80-65-125	80	65	25	5	Y802-4	0.75	160
IHB80-65-160	80	65	50	32	Y132S 2 -2	7.5	160
IHB80-65-160	80	65	25	8	Y90L-4	1.5	200
IHB80-50-200	80	50	50	50	Y160M 2 -2	15	200
IHB80-50-200	80	50	25	12.5	Y100L 1 -4	2.2	250
IHB80-50-250	80	50	50	80	Y180M-2	22	315
IHB80-50-250	80	50	25	20	Y100L 2 -4	3	315
IHB80-50-315	80	50	50	125	Y200L 2 -2	37	125
IHB80-50-315	80	50	25	32	Y132S-4	5.5	125
IHB100-80-125	100	80	100	20	Y160M 1 -2	11	160
IHB100-80-125	100	80	50	5	Y90L-4	1.5	160
IHB100-80-160	100	80	100	32	Y160M 2 -2	15	200
IHB100-80-160	100	80	50	8	Y100L 1 -4	2.2	200
IHB100-65-200	100	65	100	50	Y180M-2	22	250
IHB100-65-200	100	65	50	12.5	Y112M-4	4	250
IHB100-65-250	100	65	100	80	Y200L 2 -4	37	315
IHB100-65-250	100	65	50	20	Y132S-4	5.5	315
IHB100-65-315	100	65	100	125	Y280S-2	75	200
IHB100-65-315	100	65	50	32	Y160M-4	11	200
IHB125-100-200	125	100	200	50	Y225M-2	45	250
IHB125-100-200	125	100	100	12.5	Y132M-4	7.5	250
IHB125-100-250	125	100	200	80	Y280S-2	75	315
IHB125-100-250	125	100	100	20	Y160M-4	11	400
IHB125-100-315	125	100	100	32	Y160L-4	15	250
IHB125-100-400	125	100	100	50	Y200L-4	30	315
IHB150-125-250	150	125	200	20	Y180M-4	18.5	250
IHB150-125-315	150	125	200	32	Y200L-4	30	315
IHB150-125-400	150	125	200	50	YB250M-4	55	400
IHB200-150-250	200	150	400	20	YB225S-4	37	250
IHB200-150-315	200	150	400	32	YB225M-4	45	315
IHB200-150-400	200	150	400	50	YB280S-4	75	400
